產品編號：
上架時間：2017-06-17
適用范圍：水標轉印燙畫、標牌銘板、廣告裝璜、導光板、彩晶玻璃、薄膜按鍵開關、信用卡、手機鏡片等精密平面絲網印刷。
一、技術參數
|
型 號 |
YKP4060 |
YKP5070 |
|
印刷面積mm |
400×600 |
500*700 |
|
平臺尺寸mm |
500×700 |
600*800 |
|
最大網框mm |
700×850 |
700*900 |
|
平臺精度mm |
±0.05 |
±0.05 |
|
承印厚度 mm |
≤50 |
≤50 |
|
套印精度mm |
±0.01 |
±0.01 |
|
最高印次 pcs/H |
400~600 |
400~600 |
|
電源/功率 V/KW |
380 / 2.3 |
380 / 2.3 |
|
印刷壓力Kgf/cm2 |
4.0~8.0 |
4.0~8.0 |
|
外形尺寸L×B×H mm |
1250×1000×1850 |
1650×1300×1850 |
二、性能特點
1）立式結構，網版垂直上下升降，印刷頭左右動作。
2）網版升降和印刷過程采用獨立驅動源，動作協調、速度穩定可調。
3）PLC或單片機控制系統。
4）臺灣萬鑫變頻馬達驅動印刷刀架，H.W.L光電眼控制行程，獨立調校。
5）臺灣工機升降連體減速機驅動網版上下升降，動作平穩。
6）整體精磨高強硬度平臺(可定做平臺)，均布吸氣孔。
7）國產名牌高強真空吸氣泵，強力真空吸附，保證多色套色準確。
8）印刷平臺水平和垂直方向配附精密微調手柄，微調精確，套色對版方便。
9）設有手動/半自動/全自動三種印刷模式，自動印刷間接時間數字控制(１~９秒)。

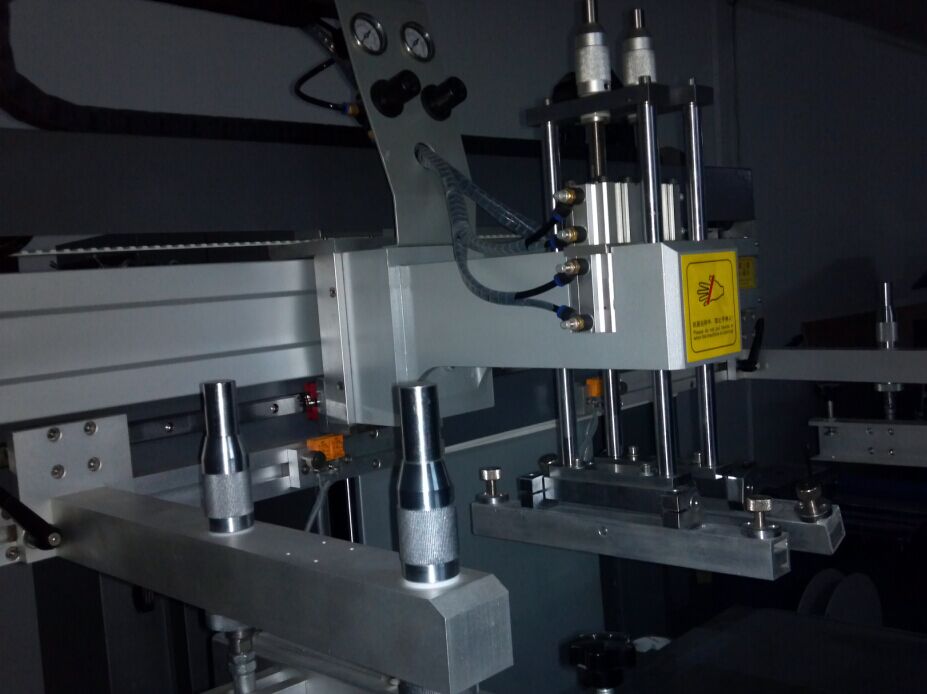

10）獨立設計的機頭升降裝置，刮墨刀／回墨刀、網版裝卸和網版清洗方便。
11）左右網夾臂安裝版距調節裝置，調整方便。
12）刮印和回墨的角度可調節，氣動自動同步離網裝置。
三、結構配置說明
|
結構部分 |
項目 |
配件名稱 |
配置說明 |
|
基本結構 |
結構 |
立式 |
|
|
機架 |
鋼結構焊接 |
焊接,平面精磨加工 |
|
|
橫梁 |
鑄鋁合金橫梁 |
鑄造鋁合金 |
|
|
滑套 |
|
鋁合金 |
|
|
導柱 |
銀鋼枝 |
臺灣產高頻加硬鋼軸 |
|
|
底座 |
鑄鐵底座 |
鑄造-HT鑄鐵 |
|
|
機架升降 |
升降驅動 |
減速機變頻驅動 |
臺灣工機減速機、臺灣大同電機， 臺灣士林變頻器 |
|
升降導向 |
雙立柱 |
臺灣產高頻加硬鋼軸 |
|
|
印刷拖動 |
印刷驅動 |
變頻拖動系統 |
臺灣萬鑫變頻電機、臺灣士林變頻器 |
|
印刷導向 |
直線方導軸 |
臺灣上銀導軌 |
|
|
版架系統 |
網版夾緊 |
機械氣動組合 |
鋁制手柄、博世億日氣缸、電磁閥 |
|
離網系統 |
氣動 |
博世億日氣缸 |
|
|
刮墨系統 |
氣動 |
博世億日氣缸、刻度顯示壓力微調 |
|
|
平臺系統 |
是否吸氣 |
吸氣 |
上海富力高壓風機、吸風電磁閥 |
|
平臺微調 |
吸氣平臺 |
刻度顯示精密微調 |
|
|
控制系統 |
控制電路 |
PLC/單片 |
三菱PLC/眾立單片面板控制 |
|
電氣組件 |
|
歐姆龍中間繼電器、、HLW感應開關，正泰空氣開關，LG交流接觸器，金環宇主電纜線，歐羅特開關按鈕 |
|
|
氣動組件 |
|
博世億日電磁閥及油水分離器 |
|
|
安全裝置 |
安全框架 |
|
氧化鋁合金型材 |
|
安全剎車 |
|
紅色氧化剎車板/安全標示 |
|
|
安全升降 |
|
博世億日氣缸、電磁閥 |
四、售后保障
設備免費保修一年(人為事故除外)，終生維護。
注：1）廣東省內免費上門服務，接報故障通知后24小時內處理或給予解決方案答復；
2）廣東省外免費提供維修配件一年(人為事故除外)。接報故障通知后24小時內聯系處理或答復解決方案，若遇電話溝通無法解決或無法答復處理辦法等重大故障，雙方另行協商上門服務事宜。
